不锈钢凭借优异的耐蚀性广泛应用于化工、核电、食品医药等领域，但在特定热处理或焊接条件下，其晶界区域可能因铬碳化物析出而形成“贫铬区”，在腐蚀介质中优先溶解，导致晶间腐蚀（Intergranular Corrosion, IGC）。这种沿晶界的隐蔽性侵蚀会显著削弱材料力学性能，引发设备突发失效。晶间腐蚀试验通过加速模拟敏化条件与腐蚀环境，是评估不锈钢抗IGC能力、验证热处理工艺、保障装备长周期安全运行的关键技术手段。本文将系统解析IGC机理、主流测试方法及工程防控策略。
一、晶间腐蚀的本质与 sensitization机理
晶间腐蚀的核心是晶界化学成分不均匀性导致的电化学微电池效应。
敏化（Sensitization）过程三步曲：
- 碳化物析出：450~850℃区间，Cr与C结合生成Cr23C6沿晶界析出
- 贫铬区形成：晶界附近Cr含量＜12%，丧失钝化能力
- 选择性溶解：在氧化性介质中，贫铬区作为阳极优先腐蚀，晶粒整体脱落
焊接热影响区、缓慢冷却铸件、不当热处理件是IGC高发区域。
二、晶间腐蚀试验主流方法与标准对比
根据介质与加速原理，IGC试验可分为化学浸泡法、电化学法及弯曲评定法，常用标准如下：
| 标准号 | 试验方法 | 适用材料 | 判定方式 |
|---|---|---|---|
| ASTM A262 Practice E（Huey法） | 沸腾65% HNO3浸泡，5×48h | 304/316等奥氏体不锈钢 | 腐蚀速率（mm/a）或弯曲后表面裂纹 |
| ASTM A262 Practice C（Streicher法） | 沸腾Cu-CuSO4-H2SO4溶液 | 含Mo不锈钢、双相钢 | 弯曲180°后表面开裂情况 |
| GB/T 4334 | 等效ASTM A262系列 | 国内不锈钢产品 | 支持多种方法任选 |
三、影响晶间腐蚀敏感性的关键因素
IGC倾向是材料成分、热处理与介质环境共同作用的结果。
材料与设计因素：
- 碳含量：＞0.03%时敏化风险显著升高，超低碳（304L/316L）可有效抑制
- 稳定化元素：添加Ti、Nb（如321/347钢）优先与C结合，避免Cr消耗
- 焊接工艺：小热输入、快速冷却、焊后固溶处理可降低热影响区敏化
环境因素：
- 介质氧化性：HNO3、Fe3+等强氧化剂加速贫铬区溶解
- 温度：＞60℃时腐蚀速率显著加快
- Cl⁻共存：可能诱发晶间腐蚀与点蚀的协同破坏
四、晶间腐蚀失效的典型特征与诊断
IGC具有“外观看似完好、内部已严重损伤”的隐蔽性，典型特征包括：

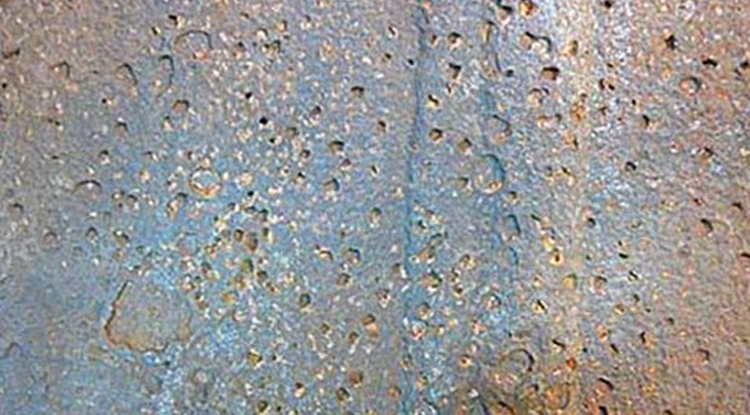

- 宏观：弯曲或冲击后材料沿晶界碎裂，呈“糖粒状”断口
- 微观：金相显示晶界连续腐蚀沟槽，晶粒易脱落
- 性能：强度、塑性骤降，但均匀腐蚀速率可能正常
诊断时需结合金相观察（ASTM E3）、腐蚀速率测定及弯曲试验综合判定，避免误判为应力腐蚀或疲劳失效。
五、抑制晶间腐蚀的关键工程措施
- 材料优选：选用超低碳（L级）或稳定化（Ti/Nb）不锈钢
- 热处理控制：固溶处理（1050~1100℃水淬）溶解碳化物，避免敏化温度区间慢冷
- 焊接优化：采用低热输入工艺、焊后快速冷却或局部固溶处理
- 介质管理：避免强氧化性介质与高温长期接触，添加缓蚀剂
六、晶间腐蚀试验的工程价值
IGC试验不仅是不锈钢材料准入（如ASME、PED）的合规要求，更是焊接工艺评定与在役评估的核心工具。通过加速模拟敏化与腐蚀过程，可在制造阶段识别热处理缺陷、验证焊接工艺可靠性；在运维阶段，试验数据可为设备剩余寿命评估、检修策略制定提供关键依据，有效预防突发性泄漏与结构失效。
总结：晶间腐蚀是不锈钢因晶界贫铬导致的隐蔽性失效模式。精准控制材料成分、规范执行热处理与焊接工艺、科学开展IGC试验验证，方能有效遏制晶间腐蚀风险，保障化工、核电、食品等关键领域装备的本质安全与长效运行。
上海德垲检测-老化测试专业开展不锈钢晶间腐蚀试验，严格依据ASTM A262、GB/T 4334、ISO 3651等标准，配备沸腾酸腐蚀装置、金相制备及微观分析系统。我们提供从试样敏化处理、化学浸泡、腐蚀速率测定、弯曲评定到断口分析的一站式服务，并可结合SEM/EDS深入解析腐蚀机理，助力石化、核电、制药等领域客户精准评估材料抗晶间腐蚀性能，为关键设备的安全选材与工艺优化提供权威技术支撑。
