氢致开裂试验（HIC试验）

在石油天然气开采、炼化、氢能储运等涉氢环境中，金属材料因氢原子渗透、聚集引发的氢致开裂（Hydrogen Induced Cracking, HIC）是威胁装备安全的核心风险。HIC试验作为评估材料抗氢脆性能的标准方法，通过模拟服役环境下的氢渗透条件，定量表征材料内部裂纹敏感性，为选材、工艺优化及安全评定提供关键依据。然而，HIC测试对溶液成分、充氢参数、试样制备等要求极为严格。本文将系统解析HIC试验的技术原理、标准规范、评价指标及工程应用要点。

一、HIC失效机理：氢原子的”隐形破坏”

氢致开裂本质是氢原子在应力/缺陷作用下扩散、聚集、成核、扩展的耦合过程：

• 氢渗透：H₂S、酸性环境或阴极保护促进氢原子在金属表面吸附并渗入基体。
• 氢扩散：氢原子沿晶界、位错、夹杂物等高能路径向内部迁移。
• 氢聚集：在夹杂物（如MnS）、分层、微孔洞处聚集，形成局部高压氢分子。
• 裂纹萌生与扩展：氢压超过材料结合力时，萌生阶梯状裂纹（Stepwise Cracking），沿轧制方向扩展。

HIC裂纹通常平行于轧制面，无明显塑性变形，断口呈脆性特征，具有隐蔽性强、突发风险高的特点。

二、NACE TM0284标准测试流程

1. 试样制备与取样方向

• 试样尺寸：标准尺寸100×20×t mm（t为产品厚度），边缘距轧制边≥20mm。
• 取样方向：测试面平行于轧制平面（L-T面），因HIC裂纹主要沿此方向扩展。
• 表面处理：测试面精磨至600#砂纸，去除氧化皮与油污，避免干扰氢渗透。
• 试样数量：每批次≥3个，确保数据统计可靠性。

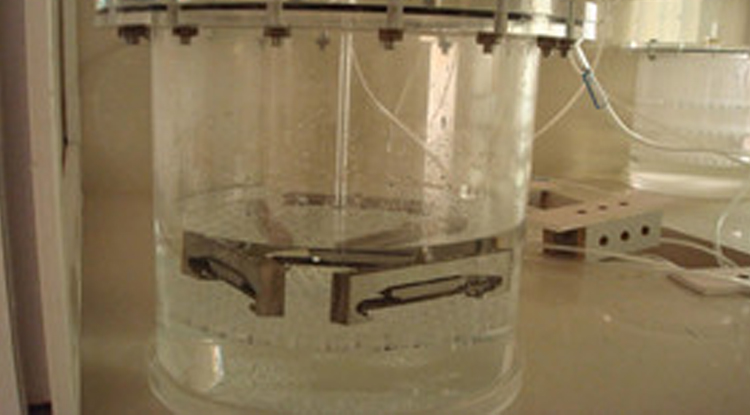

2. 试验溶液与充氢条件

关键提示：H₂S是强氢陷阱促进剂，溶液A适用于高含硫油气环境；溶液B用于海洋平台等低硫场景。

3. 裂纹评价指标与计算方法

试验后沿轧制面剖切试样，金相观察裂纹形貌，计算三大核心指标：

• 裂纹敏感率CSR：CSR = (∑aᵢ × bᵢ) / (W × T) × 100%，表征裂纹面积占比。
• 裂纹长度率CLR：CLR = (∑aᵢ) / W × 100%，反映裂纹沿轧制方向的扩展程度。
• 裂纹厚度率CTR：CTR = (∑bᵢ) / T × 100%，评估裂纹穿透厚度的风险。

其中aᵢ为单个裂纹长度，bᵢ为裂纹深度，W为试样宽度，T为厚度。工程验收通常要求CSR＜5%、CLR＜10%、CTR＜2%。

三、影响HIC敏感性的关键因素

材料冶金因素：

• 夹杂物控制：Ca处理变性MnS为球状CaS，显著降低氢陷阱密度。
• 组织均匀性：带状组织、中心偏析易形成氢扩散通道，需通过控轧控冷改善。
• 强度级别：超高强度钢（＞900MPa）氢脆敏感性剧增，需平衡强度与抗HIC性能。

工艺与环境因素：

• 焊接热影响区：粗晶区、软化区易成为HIC优先萌生位置，需优化焊后热处理。
• 残余应力：冷加工、焊接残余拉应力促进氢扩散，喷丸/滚压引入压应力可抑制开裂。
• 环境pH与电位：低pH、阴极过保护均加速氢渗透，需精准控制腐蚀防护策略。

四、HIC试验在工程选材与防护中的应用

HIC测试数据需转化为具体工程决策：

1. 材料准入筛选：设定CSR/CLR/CTR验收阈值，否决高敏感材料。
2. 工艺优化指导：对比不同冶炼、轧制、热处理工艺的HIC性能，锁定最优方案。
3. 防护策略制定：结合HIC结果，确定是否需要内涂层、缓蚀剂、阴极保护等附加措施。
4. 在役评估参考：对运行中设备取样测试，评估氢损伤累积程度，指导维修或更换。

总结

氢致开裂试验是保障涉氢装备本质安全的关键技术环节。严格遵循NACE TM0284标准、精准控制充氢条件、科学评价裂纹参数，才能有效识别材料氢脆风险。随着氢能产业快速发展，HIC测试正与原位监测、多物理场模拟等新技术融合，推动抗氢材料研发与装备安全评估迈向更高水平。

上海德垲检测专业服务

上海德垲检测专注材料环境失效分析领域，具备CNAS/CMA资质及专业HIC测试平台，可提供：

• 标准HIC试验：依据NACE TM0284/API 5L，完成溶液A/B测试，输出CSR/CLR/CTR完整报告。
• 定制化充氢方案：模拟高含硫、高CO₂、高温高压等复杂工况，评估极端环境HIC风险。
• 微观机理分析：结合SEM/EDS、EBSD、氢微印技术，定位氢陷阱与裂纹萌生源。
• 抗氢材料开发支持：通过成分设计、工艺优化对比试验，助力高抗HIC材料研发。

访问https://www.laohuatest.com/，获取专业氢致开裂测试与抗氢脆解决方案，为能源装备长周期安全运行保驾护航。
