铸铁金相检验

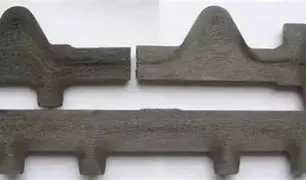

铸铁因其优良的铸造性能、减震性及低成本，广泛应用于机械、汽车、管道等领域。然而，铸铁的性能高度依赖于其微观组织——石墨的形态、尺寸、分布以及基体类型（铁素体、珠光体、贝氏体等）。金相检验作为”材料的眼睛”，是揭示铸铁组织特征、诊断铸造缺陷、关联力学性能的关键技术。

一、铸铁金相检验的核心目标

通过金相分析，可实现：

• 判定石墨类型（片状、球状、蠕虫状）及评级
• 识别基体组织组成及比例
• 检测缩松、气孔、夹杂、白口等铸造缺陷
• 评估热处理效果与组织均匀性
• 为失效分析提供微观证据

二、铸铁金相试样制备要点

取样与镶嵌

试样应取自铸件关键部位或疑似缺陷区，避免切割过热影响组织。软质铸铁建议采用冷镶嵌，防止石墨剥落。

磨抛与腐蚀

三、典型铸铁组织识别指南

1. 灰铸铁（片状石墨）

石墨呈片状分布，基体可为铁素体、珠光体或混合组织。按GB/T 7216标准，石墨长度分A~E型，评级1~6级。

2. 球墨铸铁（球状石墨）

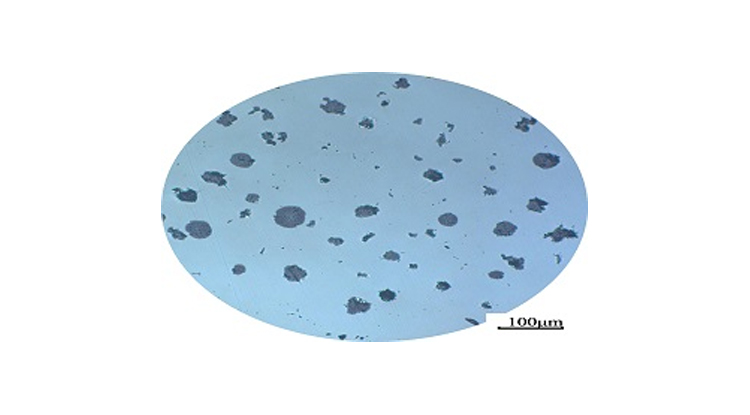

石墨呈球状或近球状，按GB/T 9441评定球化率、石墨大小及数量。球化率≥80%为合格，高端应用要求≥90%。

3. 蠕墨铸铁（蠕虫状石墨）

石墨形态介于片状与球状之间，具有高强度与良好导热性，需专业评级图谱比对。

四、常见缺陷的金相特征

• 白口组织：冷却过快形成渗碳体，断口呈银白色，硬度高但脆性大
• 缩松/缩孔：枝晶间黑色不规则孔洞，常伴石墨粗大
• 夹杂物：氧化物、硫化物等非金属夹杂，呈灰色或彩色颗粒
• 石墨漂浮：厚大截面顶部石墨聚集粗大，降低局部强度

五、金相结果如何指导生产优化？

金相检验不仅是”事后判定”，更是”事前预防”：

1. 通过石墨形态反馈孕育处理效果，优化孕育剂种类与加入量
2. 结合基体组织调整热处理工艺，获得目标性能
3. 识别缺陷成因（如浇注温度、冷却速度），改进铸造工艺
4. 建立组织-性能数据库，支持材料选型与设计

铸铁金相检验是连接材料成分、工艺参数与最终性能的桥梁。系统、规范的金相分析，能帮助企业精准诊断质量问题，优化生产工艺，显著提升铸件一致性与可靠性。

上海德垲检测配备专业金相实验室，可提供铸铁/铸钢/有色金属的金相组织分析、石墨评级、缺陷诊断、硬度测试及失效分析服务。我们严格遵循GB、ISO、ASTM等标准，出具权威检测报告，助力制造企业把控材料质量、降低失效风险。欢迎咨询定制化检测方案。
