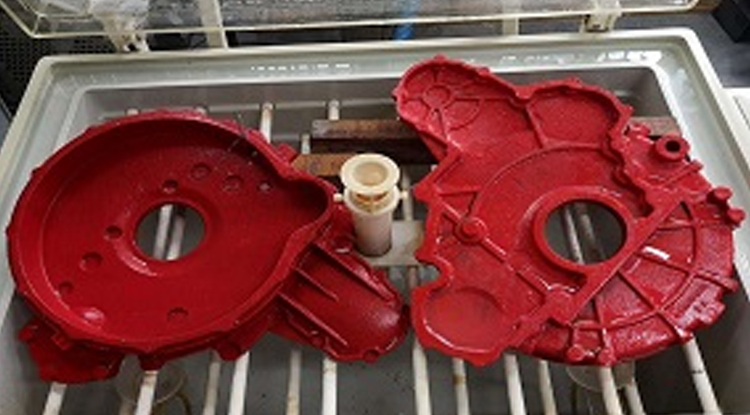

在卫浴五金、汽车零部件、消费电子等外观敏感领域，装饰性镀层（如Cu-Ni-Cr、锌合金压铸+镀铬）不仅需具备优异美观性，更需抵抗日常使用中的汗液、清洁剂、潮湿大气等弱腐蚀环境。传统中性盐雾（NSS）对这类高耐蚀镀层区分度不足，而铜加速乙酸盐雾试验（CASS, Copper-Accelerated Acetic Acid Salt Spray）通过添加CuCl₂催化与醋酸调节pH，显著提升腐蚀加速效率，可在数天内复现数月实场暴露效应，成为装饰性镀层耐蚀性评估的行业金标准。本文将系统解析CASS试验原理、执行标准、失效特征及工程应用逻辑。
一、CASS试验的加速机理与核心优势
CASS在NSS基础上引入双重加速机制，显著提升测试灵敏度：
关键加速要素：
- Cu²⁺催化：铜离子在阴极还原沉积，形成微电池加速阳极溶解
- 酸性环境：醋酸调节pH至3.1~3.3，抑制阴极极化，促进腐蚀反应
- 高温：35±2℃恒温，提升离子迁移与反应速率
相比NSS，CASS对装饰性镀层的缺陷（如微孔、裂纹、结合力不足）更敏感，可快速区分工艺优劣，大幅缩短研发验证周期。
二、CASS试验核心标准与参数控制
国际主流标准对溶液配制、pH控制、铜离子浓度及判定准则有严格规定：
| 标准号 | 溶液组成 | pH/温度 | 典型应用 |
|---|---|---|---|
| ASTM B368 | 5% NaCl + 0.26 g/L CuCl₂·2H₂O + 醋酸 | pH 3.1~3.3 / 35℃ | 装饰性镀铬、锌合金压铸件 |
| ISO 9227 (CASS法) | 等效ASTM B368 | 严格控铜离子浓度 | 出口欧盟五金、卫浴产品 |
| GB/T 12967.3 | 国内等效标准 | 支持自定义循环 | 国内装饰镀层评估 |
关键控制点：铜离子浓度需定期校准（0.26±0.02 g/L），pH每日监测并用醋酸/NaOH微调，避免加速因子失真。
三、CASS诱导的典型失效模式与评级
装饰性镀层在CASS中常见失效形式及评级依据如下：
失效特征与判定标准：
- 基材腐蚀：红锈（铁基）或白锈（锌基）出现，按ASTM D610评级锈蚀面积百分比
- 镀层起泡/剥落：因结合力不足或氢脆导致，按ISO 4628评估 blistering等级
- 外观劣化：失光、变色、斑点，按客户限度样或灰度卡判定
评级需在规定光照条件下（如D65光源）由 trained inspector 执行，确保结果客观可比。
四、提升装饰镀层CASS性能的关键措施
- 前处理强化：确保基材清洁、活化，提升镀层结合力
- 镀层体系优化：增加镍层厚度、采用半光亮/高硫镍双层镍提升耐蚀性
- 后处理防护：施加封闭剂、有机涂层或纳米疏水膜，阻隔腐蚀介质渗透
- 工艺参数控制：优化电流密度、温度、pH，减少镀层内应力与微孔
五、CASS试验的工程价值
CASS不仅是卫浴、汽配、消费电子等行业准入的强制测试项（如NSF、GMW、Q/CTZ），更是装饰镀层工艺开发的核心验证工具。通过加速模拟6~12个月实场暴露效应，可在量产前快速筛选电镀配方、验证前处理工艺、评估后处理防护效果，大幅降低市场投诉与召回风险。尤其在高端品牌产品中，CASS数据已成为质量承诺与差异化竞争的关键技术背书。
总结：CASS铜加速乙酸盐雾试验通过Cu²⁺催化与酸性环境双重加速，高效区分装饰性镀层的耐蚀性能。精准控制试验参数、科学评级失效特征、系统优化镀层工艺，方能有效提升产品在弱腐蚀环境中的外观保持性与长期可靠性。
上海德垲检测-老化测试专业开展CASS铜加速乙酸盐雾试验，严格依据ASTM B368、ISO 9227、GB/T 12967.3等标准，配备高精度盐雾箱与溶液在线监控系统。我们提供从试样预处理、溶液配制、过程监控、失效评级（锈蚀/起泡/外观）到微观分析的一站式服务，并可结合截面SEM/EDS解析腐蚀路径，助力卫浴、汽配、消费电子等领域客户精准评估装饰镀层耐CASS腐蚀性能，为产品高端化开发与全球市场准入提供权威数据支撑。
