在海洋工程、汽车零部件、建筑紧固等严苛应用场景中，金属制品的耐腐蚀性能直接关乎产品寿命与安全。酸性盐雾试验（Acidified Salt Spray Test，简称ASS）作为加速腐蚀测试的核心方法，能够高效模拟含氯离子与酸性介质的复合侵蚀环境，为材料选型、工艺优化及质量管控提供关键数据支撑。本文将系统解析ASS试验的技术要点、应用场景及结果解读逻辑。

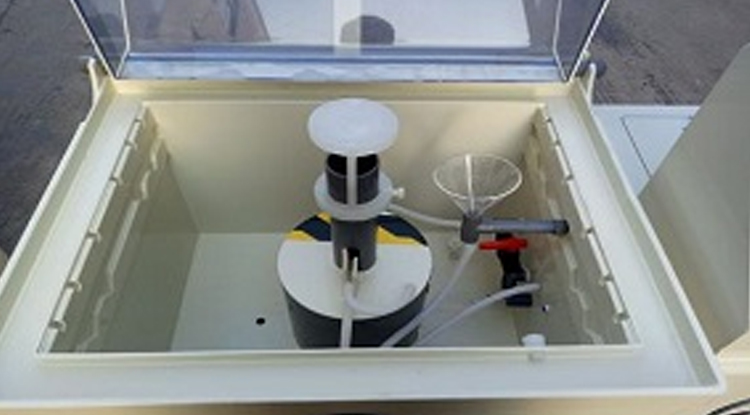

一、ASS试验原理：模拟酸性腐蚀环境的加速机制
酸性盐雾试验在中性盐雾（NSS）基础上，通过添加乙酸调节溶液pH值至3.1~3.3，形成更具侵蚀性的酸性雾化环境。其核心作用机制包括：
- 氯离子渗透：Cl⁻破坏金属表面钝化膜，加速阳极溶解过程。
- 酸性催化：低pH环境抑制阴极反应产物沉积，维持腐蚀持续进行。
- 湿热协同：35℃恒温与高湿条件促进电解质膜形成，提升反应速率。
二、关键参数控制：确保试验结果可比性的核心要素
| 参数项目 | 标准要求 | 偏差影响 |
|---|---|---|
| 盐溶液浓度 | 5%±1% NaCl + 乙酸调pH 3.1~3.3 | 浓度过高加速腐蚀失真，过低则灵敏度不足 |
| 试验箱温度 | 35℃±2℃ | 温度波动影响腐蚀速率与产物形态 |
| 盐雾沉降率 | 1.0~2.0mL/80cm²·h | 沉降不均导致样品受蚀差异，数据离散 |
| pH值监测 | 每日校准，收集液pH 3.1~3.3 | pH漂移改变腐蚀机理，影响结果复现性 |
三、典型应用场景：哪些产品必须通过ASS验证？
1. 海洋及沿海设施紧固件
螺栓、螺母、锚栓等在含盐雾、酸雨复合环境中易发生点蚀、应力腐蚀开裂，ASS试验可提前评估防护涂层（如锌铝涂层、达克罗）的有效性。
2. 汽车底盘与发动机部件
制动系统紧固件、悬挂连接件需抵抗道路融雪剂（含Cl⁻）与尾气酸性冷凝物侵蚀，ASS是主机厂准入测试的常规项目。
3. 建筑幕墙与钢结构连接件
长期暴露于工业大气或酸雨区域的不锈钢、铝合金紧固件，需通过ASS验证其钝化膜稳定性与缝隙腐蚀抗力。
四、结果判定方法：从现象到等级的科学评估
ASS试验后，样品腐蚀状态需依据标准（如GB/T 6461、ISO 10289）进行量化评级：
- 外观评级：记录锈蚀面积百分比、锈点密度、涂层起泡/剥落程度。
- 保护等级（Rp）：基于腐蚀缺陷占比计算，数值越高防护性能越优。
- 外观等级（Ra）：综合评估装饰性涂层的美观保持能力。
- 失效时间：记录首现红锈、基材腐蚀等关键节点，用于寿命预测建模。
五、常见误区与优化建议
ASS试验虽高效，但需注意其局限性：
- 加速因子非恒定，不可直接换算自然暴露年限，需结合现场数据校准。
- 单一ASS无法模拟干湿交替、紫外老化等复合应力，建议与CCT循环腐蚀测试联用。
- 样品摆放角度、间距影响雾滴沉积，需严格遵循标准夹具规范。
总结
酸性盐雾试验（ASS）是评估金属材料及表面处理工艺耐腐蚀性能的高效工具，其价值在于通过可控的加速环境，快速暴露潜在失效风险。正确理解试验原理、精准控制参数、科学解读结果，方能将测试数据转化为产品可靠性提升的有效依据。对于高可靠性要求的应用场景，建议将ASS纳入研发验证与来料质控的双重体系。
上海德垲检测-老化测试业务
上海德垲检测具备CNAS/CMA资质，专注提供酸性盐雾试验（ASS）、中性盐雾（NSS）、铜加速盐雾（CASS）等全套腐蚀测试服务。我们配备多规格盐雾试验箱，支持定制化pH调控、温度循环及在线监测，可为紧固件、涂层材料、电子元器件等提供精准的耐腐蚀性能评估与失效机理分析。同时，我们提供老化测试、环境可靠性验证、材料成分分析等一站式解决方案，助力客户提升产品在严苛环境下的长期服役能力。
